同心轴

IB 系列 P1 型

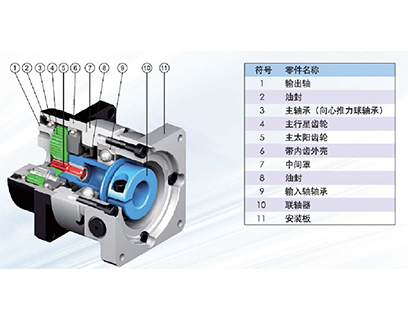

行星齿轮机构是住友公司开发的又一项技术。减小行星齿轮减速机齿隙的技术,以往均采用剪刀式及特殊零件等,而IB系列P1型通过提高各零件精度,实现了无损失的低齿隙。

特点:
1.高力矩能力:

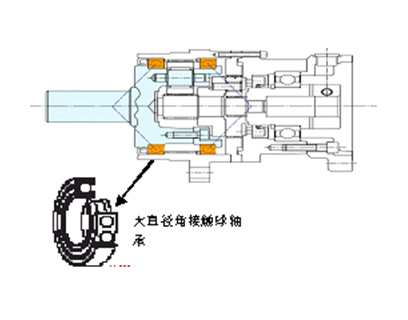

大直径角接触球轴承支撑,能承受更大径向负载。

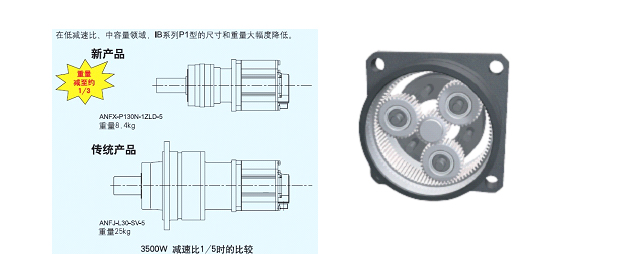

2.业内首屈一指的紧凑性:
采用带内齿轮机壳,结构非常紧凑

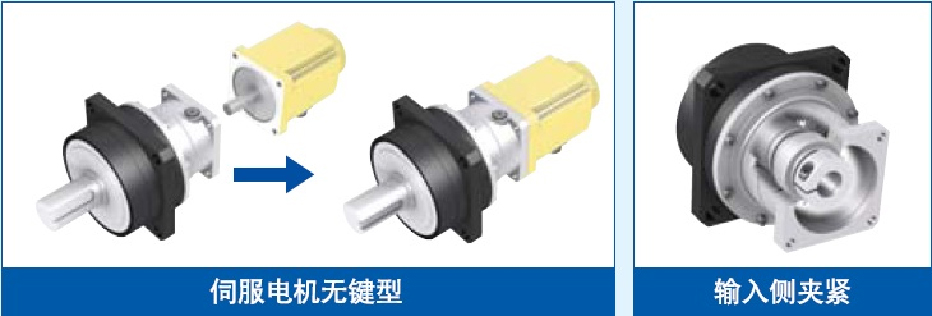

3.安装非常简单:
用螺栓(客户自备)将伺服电机和减速机直接联接后,只需用六角扳手固定输入轴,即可投入使用。

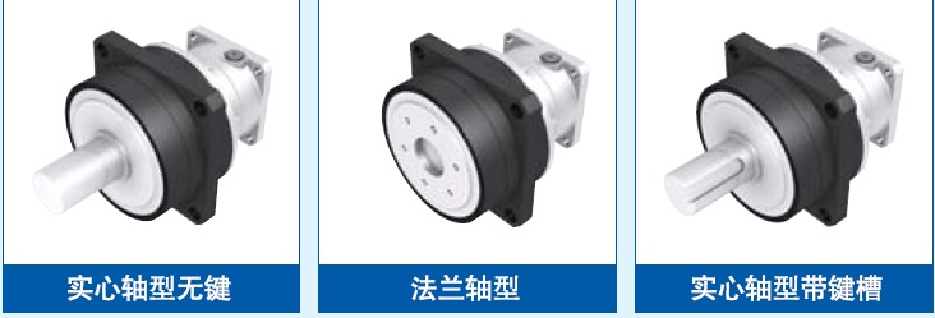

4.产品类型:
客户可根据自己适用类型选择


用途:
搬运机器人
机器人周边机器
FA关联机器
半导体制造装置
机床
装载机
弯管机
变位机
医疗用机器
测定机器
冲压机
激光加工机械

技术信息:

齿隙  3min、15min
额定扭矩 10.5~101N・m
电机功率 50~5000W
减速比 1/3.7、1/5、1/9、1/11、1/15、1/21、1/33、1/45、1/81
输入回转数 6000r/min対応(机座号P110、P120)
